Modułowy system rozdzielnic elektrycznych i-Future do systemów automatyki budynku
Rozdzielnice których używasz są zbyt duże i uciążliwe w transporcie?
Czy w twojej firmie nie poświęca się czasem zbyt dużo czasu na obszywanie rozdzielnic?
Zbyt dużo przewodów i grube wiązki wewnątrz rozdzielni zajmują sporo miejsca i powodują, że rozdzielnica staje się zbyt skomplikowana?
A do tego nie masz zwykle co zrobić z zapasem kabli elektrycznych?
Poznaj rewolucyjny system rozdzielnic modułowych dedykowanych pod instalacje oparte o inteligentne systemy automatyki budynku
Do instalacji w małych budynkach
Do instalacji w luksusowych willach
Do instalacji przemysłowych
Na czym polega wyjątkowość rozdzielnic i-Future?
Od lat zajmujemy się inteligentnymi instalacjami automatyki budynku. Im dłużej realizujemy inwestycje, tym bardziej zastanawiamy się nad tym jak uprościć sobie i naszym partnerom biznesowym pracę, zaoszczędzić czas i pieniądze, zachowując przy tym wysoką jakość usług i niezawodność instalacji.

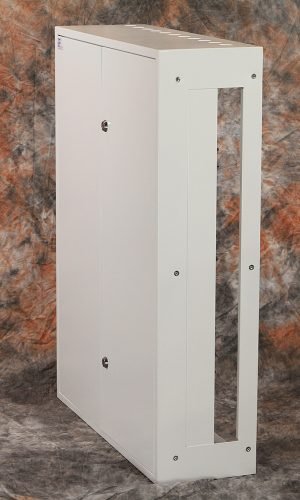

I tak oto powstał modułowy system rozdzielnic i-Future. Nasz system składa się tylko z jednej, innowacyjnej rozdzielnicy elektrycznej oraz jednego przepustu kablowego. Różnica od produktów konkurencji polega na tym, że do naszej rozdzielnicy kabli elektrycznych nie wprowadza się z góry lub z dołu, a z boku rozdzielnicy na całej jej wysokości.

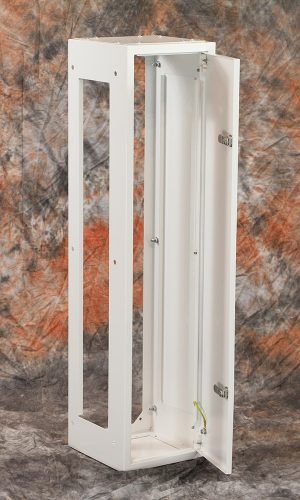

Kolejnym elementem naszego systemu jest przepustnica kablowa do której kable wprowadzić można ze wszystkich stron, a która pozwala nam na ich uporządkowanie i wprowadzenie kabli z boku rozdzielni.
Boczny przepust kablowy rozdzielnicy pozwala na wprowadzenie kabli elektrycznych na całej jej wysokości
Otwory montażowe z gwintem pozwalają skręcić rozdzielnicę z przepustnicą kablową z każdej strony w dowolnej konfiguracji.
Niewykorzystane przejścia kablowe są skręcane za pomocą dołączonych blach z każdej strony
Wygoda pracy a także oszczędność czasu oraz materiału
Dzięki systemowi wprowadzania kabli elektrycznych z boku rozdzielnicy unikamy konieczności umieszczania złączek elektrycznych na dolnej lub górnej szynie, a to się przekłada na oszczędność czasu, przewodów połączeniowych i maksymalne uproszczenie rozdzielnicy
Koncepcja systemu rozdzielnic i-Future polega na tym, że po jednej stronie szyny umieszczamy zabezpieczenia elektryczne, po środku znajdują się moduły automatyki a z drugiej strony szyny są złączki elektryczne.
To pozwala na połączania zabezpieczeń elektrycznych z modułami automatyki oraz złączami elektrycznymi w ramach jednej szyny DIN
O ład i porządek w rozdzielnicy również zadbaliśmy za Ciebie. Nasze rozdzielnice oprócz maskownic wyposażone są w koryta grzebieniowe pozwalające na prowadzenie i ukrycie przewodów pomiędzy zabezpieczeniami, automatyką a złączami
Nie martw się o brak miejsca. Szerokość pomiędzy szynami to 20 centymetrów, a z tyłu szyny do tyłu rozdzielnicy pozostawiliśmy aż 8 cm wolnej przestrzeni

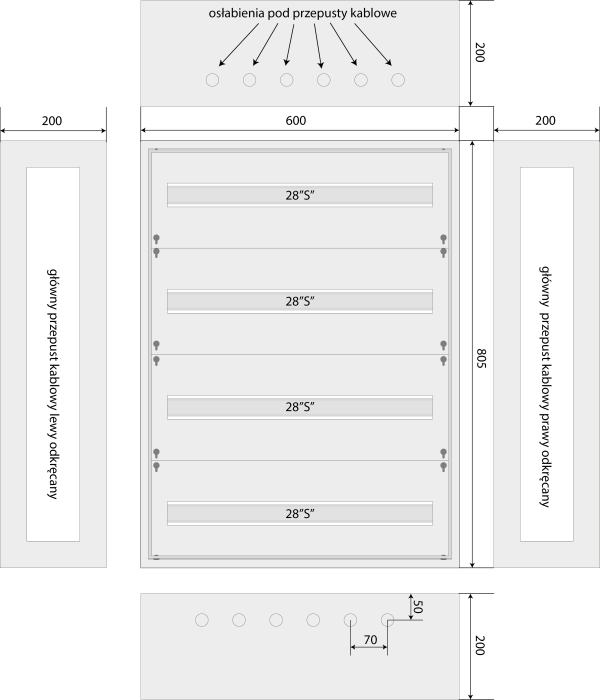

Jeden element modułowych rozdzielnic i-Future to 4 szyny po 28 miejsc modułowych, w sumie aż 112 modułów w rozdzielnicy o szerokości 60 cm i wysokości 80,5 cm.
Jednomodułowy komplet składa się z rozdzielnicy skręconej z przepustnicą kablową
Rozdzielnice i przepustnice można ze sobą skręcać w dowolnej ilości zarówno w pionie jak i poziomie tworząc moduły w dowolnej wielkości i konfiguracji
Dzięki temu nasze rozdzielnice nadają się do małych instalacji, średnich a także do tych bardzo dużych zachowując przy tym mobilność w transporcie
Przykładowe konfiguracje rozdzielnic
Previous
Next
Sprawdź budowę rozdzielnicy w wersji trójwymiarowej
Wymiary rozdzielnicy oraz przepustnicy
